Meterkastkaart Lange Diamant

U vindt hier de instructie zoals op uw meterkastkaart staan.

Wat is een WTW?

Een WTW‑systeem (Warmte‑Terug‑Winning) haalt warme lucht uit uw woning en gebruikt die warmte om de koude buitenlucht op te warmen voordat deze naar binnen gaat. Via de WTW lopen twee luchtstromen:

• Warme lucht uit huis → wordt afgevoerd.
• Koude lucht van buiten → wordt ingeblazen, maar eerst opgewarmd.
• Deze luchtstromen mengen niet. Ze raken elkaar alleen via een warmtewisselaar, die de warmte overdraagt.

De meeste WTW‑systemen hebben een rendement van 85–90%. Dat betekent dat bijna alle warmte uit de afgezogen lucht wordt hergebruikt. U hoeft de lucht dus nog maar een paar graden te verwarmen. Bijvoorbeeld:

• Buiten is het rond vriespunt °C
• Lucht binnen die wordt afgezogen: 21 °C
• De ingeblazen lucht wordt ongeveer: 19 °C
• In de zomer werkt de warmtewisselaar niet. Dan komt alleen verse lucht binnen. Zet voor koele lucht 's nachts of 's morgens heel vroeg als het nog fris is buiten even een raam/deur open. Hou met raambekleding overdag de zon buiten (gordijnen gesloten houden).

Het WTW-ventilatiesysteem werkt in principe automatisch. U hoeft hier niets aan te doen. Als het nodig is, kunt u de WTW wel tijdelijk hoger of lager zetten.

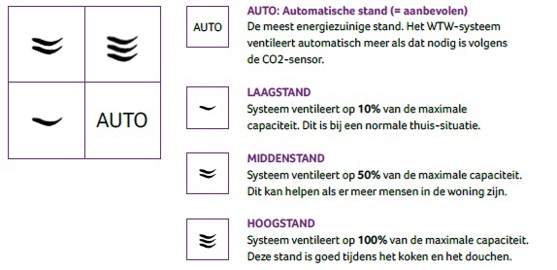

1. Uitleg van standenschakelaar in keuken en badkamer

Afwezigheidsstand

Als u langere tijd afwezig bent, bijvoorbeeld op vakantie, dan kunt u de afwezigheidsstand aanzetten. Druk lang op stand 1 (1 golfje) tot de 4 lampjes kort oplichten ter bevestiging. Stand 1 blijft groen oplichten. Het systeem staat nu op de meest energiezuinigste stand. De ventilatie gaat weer naar AUTO als u op een (willekeurige) andere knop drukt, als u weer thuis bent.

Als u extra afzuiging wilt, klik dan op de stand van uw keuze:
• 1x = 15 minuten
• 2x = 30 minuten
• 3x = 45 minuten
Na enige tijd gaat de ventilatie terug naar AUTO.
Houdt u de stand 5 seconden ingedrukt, dan blijft deze 8 uur staan en gaat daarna terug naar AUTO.

2. Batterij vervangen

Doet het lampje (led-indicator) op de standenschakelaar van de keuken het niet meer? Dan kan de batterij leeg zijn. Alleen de standenschakelaar in de keuken werkt op een batterij. Deze gaat 3 tot 5 jaar mee.

Vervang de batterij door een nieuwe, CR-2032 (3V) cel-batterij. Zo doet u dat:

Stap 1: verwijder eerst de twee drukknoppen aan de voorzijde. Deze kunt u los wippen met een kleine schroevendraaier. Hierachter zit een knoopcelbatterij (CR-2032). Stap 2: Haal de oude batterij eruit en vervang deze door een nieuwe. Stap 3: Na het plaatsen van een nieuwe batterij wordt automatisch de connectie met de ontvanger hersteld. Plaats de voorzijde weer terug.

3. CO2-sensor in woonkamer en slaapkamer (galerij)

4. Filters vervangen van de WTW-unit

Waar bent u als bewoner verantwoordelijk voor?

• Geluid: hoort u rare geluiden vanuit de ventilatie-unit, ventielen of kanalen? Bel dan de Eerstelijns Service van Woonforte, telefoon 0172 - 418 518.
• Schoonmaken luchtventielen: neem de ventielen af met een licht vochtig doekje.
  U kunt het luchtventiel voorzichtig uit het kanaal halen, schoonmaken in een sopje, dan de opening van het kanaal stofzuigen en het ventiel weer voorzichtig terugduwen.
• Schoonmaken ventilatie-unit en schakelaars: neem de ventilatie-unit en de schakelaars in de woning af met een licht vochtig doekje.
  Op de website van Duco vindt u een instructiefilmpje.
• Stofzuigen en verwisselen van filters: doe elk halfjaar een nieuwe set van filters in de WTW-unit.
  Voor een nog betere luchtkwaliteit kunt u de filters elke 2 maanden voorzichtig stofzuigen. Met schone filters werkt de WTW goed - dat scheelt ook in het geluid van de WTW-motor.

• Nieuwe filters: Woonforte doet 1 x per jaar onderhoud aan de WTW-unit. U ontvangt van Woonforte dan ook een nieuwe set van twee filters voor de WTW-unit. Deze moet een half jaar later zelf vervangen. Hoe u dit doet, kunt u hier lezen bij de instructie 'zo werkt het'. Zo houdt uw woning een frisse luchtkwaliteit - dat is goed voor uw gezondheid.

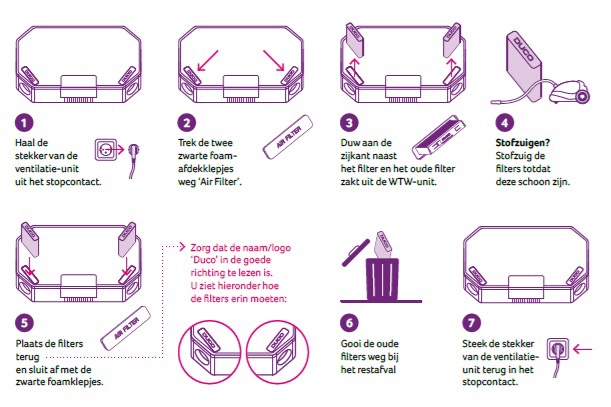

  Omwisselen van de filters: zo werkt het





• Wilt u gezond wonen? Regelmatig schoonmaken van de ventielen en filters zorgt voor een fijne woning met een goede ventilatie.

  Maak elke twee maanden een schoonmaakrondje langs de ventielen en de WTW-unit. Het beste werkt het als u een vaste dag neemt voor het onderhoud.
  De kalender is een voorbeeld.

• Maand	Wat te doen	Maand	Wat te doen
  1 januari	Filters stofzuigen en met licht vochtig doekje ventielen schoonmaken	1 augustus	Alleen stofzuigen
  1 maart	Alleen stofzuigen	1 oktober	Filters stofzuigen en met licht vochtig doekje ventielen schoonmaken
  1 mei	Filters stofzuigen en met licht vochtig doekje ventielen schoonmaken	1 december	Filters moet u zelf vervangen: nieuwe set filters in de WTW-unit
  1 juni	Afspraak voor onderhoud aan de WTW-unit. Filters worden vervangen: nieuwe set filters in de WTW-unit

Storing? Neem contact op met Woonforte. Bel 0172 418 518.

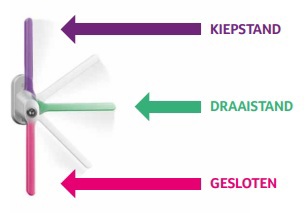

5. Draaikiep-raam: hoe werkt dit?

De hendel kunt u in drie standen zetten: 1. Omhoog = kiepstand (het raam is gekanteld en aan de bovenkant alleen open) 2. Recht opzij = draaistand (het raam kunt u openzetten naar opzij) 3. Omlaag = gesloten (het raam is dicht - op slot)

6. Zo werkt de videofoon

Hier volgt nog de instructie voor de videofoon die aan het einde van de werkzaamheden in de woningen komt.

7. Informatie over energie besparen

Klik hier door en lees meer over zelf thuis energie besparen.
